VVINSCO / WINSCO METAL - Solution de rails en acier inoxydable

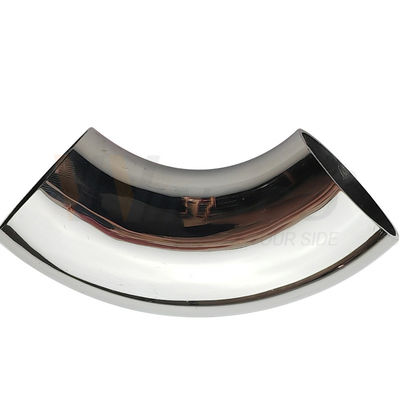

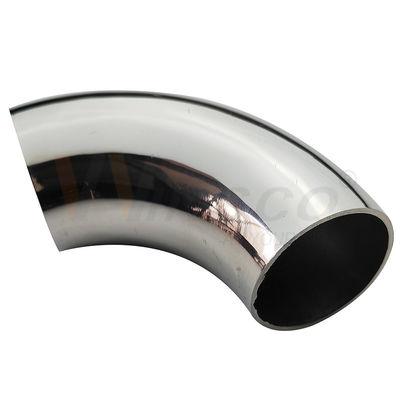

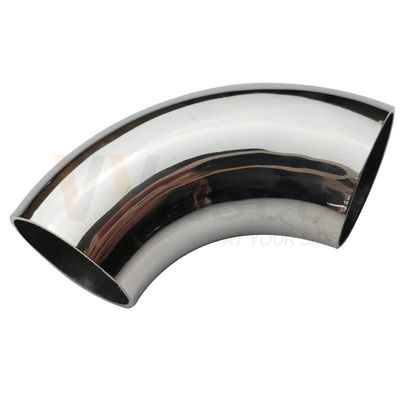

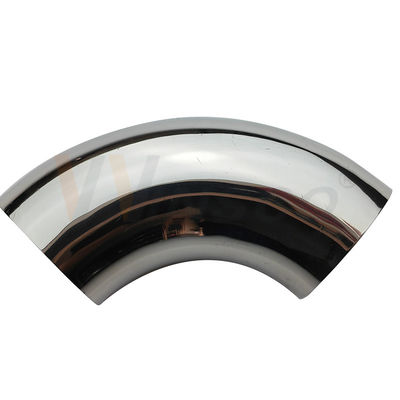

VVINSCO / Winsco Metal fabrique ce coude de garde-corps soudé à 90° pourPour les appareils de traitement de l'airLes matières premières disponibles sont:AISI 201 / 304 / 316 est une norme, avecLe vernis à miroir / satin (PSS / SSS)Les options standard pour ce modèle sont98 mm ou 120 mmla longueur du dos/arc et1.2 mm ou 1.5 mml'épaisseur de la paroi.
| Type de produit | Relèche en acier inoxydable soudé à 90° / coude de balustrade |
|---|---|
| OD du tube correspondant | Pour les appareils de traitement de l'air |
| Longueur de l' arrière / arc | 98 mm ou 120 mm |
| Épaisseur de paroi | 1.2 mm ou 1.5 mm |
| Grade du matériau | AISI 201 / 304 / 316 est une norme |
| Finition de surface | Le vernis à miroir / satin (PSS / SSS) |
| Traitement | Formation de tubes, soudage, polissage de surface, CNC / perforation si nécessaire |

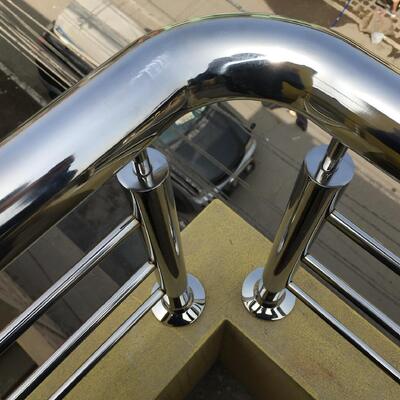

| Applications typiques | Parcours d'escalier, balustrades de balcon, clôtures de piscine, ponts, porches et systèmes de tubes architecturaux |
| Personnalisation | Des diamètres, des longueurs d'arc, des épaisseurs de paroi et des finitions alternatives sont disponibles sous réserve de l'examen de la production |
Utilisez ce tableau pour faire correspondre le diamètre extérieur du coude, la longueur du dos/arc et l'épaisseur de paroi à votre tube.tolérance et méthode de raccordement avant commande.
| B: OD / diamètre | R: Longueur du dos / de l' arc | C: Épaisseur de paroi |
|---|---|---|
| 12.7 mm (1/2 ") | 55 mm | 1.2 mm, 1,5 mm |
| 16 mm (0,630") | 55 mm | 1.2 mm, 1,5 mm |
| 19 mm (3/4 ") | 55 mm | 1.2 mm, 1,5 mm |
| 22 mm (0,866") | 57 mm | 1.2 mm, 1,5 mm |
| 25.4 mm (1 pouce) | 66 mm | 1.2 mm, 1,5 mm |
| 31.8/32 mm (1 1/4 ") | 85 mm, 120 mm | 1.2 mm, 1,5 mm |
| 35 mm (1,378 ") | 90 mm | 1.0 mm |
| 36 mm (1 417 ") | 98 mm | 1.0 mm, 1,2 mm |
| 38/38.1 mm (1 1/2 " -- Ce modèle | 98 mm, 120 mm | 1.2 mm, 1,5 mm |
| 50 mm (1 969 pouces) | 125 mm | 1.2 mm |
| 50.8/51 mm (2 pouces) | 115 mm, 125 mm, 145 mm, 160 mm. Je ne sais pas. | 1.2 mm, 1,5 mm, 2,0 mm |
| 60 mm (2 362 pouces) | 135 mm, 150 mm, 160 mm, 180 mm. Je vous en prie. | 1.2 mm, 1,5 mm, 2,0 mm |
| 63.5 mm (2 1/2 ") | 135 mm, 150 mm, 160 mm, 180 mm. Je vous en prie. | 1.2 mm, 1,5 mm, 2,0 mm |
| 76.2 mm (3 pouces) | 165 mm, 180 mm | 1.2 mm, 1,5 mm, 2,0 mm |
| 80 mm (3,150 pouces) | 170 mm | 1.2 mm |
| 89 mm (3 1/2 ") | 210 mm, 225 mm | 1.2 mm, 1,5 mm |
| Pour les appareils à commande numérique | 230 mm, 250 mm | 1.2 mm, 1,5 mm |
| 108 mm (4,252 pouces) | 250 mm | 1.2 mm, 1,5 mm |
| Les étoiles sont de type | 275 mm | 1.2 mm, 1,5 mm |
| Pour les appareils électroniques | 295 mm | 1.5 mm, 2,0 mm |
| La hauteur de l'écran est de 133 mm. | 310 mm | 1.5 mm, 2,0 mm |
| Pour les appareils électroniques | 325 mm | 1.5 mm, 2,0 mm |
| Pour les appareils à combustion | 370 mm | 1.5 mm, 2,0 mm |
| Pour les appareils à combustion | 400 mm | 2.0 mm, 2,5 mm |
| Pour les appareils à combustion | 525 mm | 2.0 mm, 2,5 mm |
| Pour les appareils de traitement des gaz | 650 mm | 2.0 mm, 2,5 mm |
| Grade | Utilisation recommandée |
|---|---|
| AISI 201 | Projets de décoration intérieure coûteux dans des environnements secs. |
| AISI 304 | Applications générales de garde-corps architecturaux à l'intérieur et à l'extérieur. |
| AISI 316 | Préférée pour les environnements côtiers, près des piscines, humides ou à forte teneur en chlorure. |
Avant l'expédition, VVINSCO peut vérifier la qualité du matériau, l'OD, l'épaisseur de la paroi, la dimension de l'arc, la finition de la surface, la quantité et les étiquettes par rapport à la commande confirmée.Les pièces finies sont protégées pour réduire les dommages à la surface lors de la manutention et du transportLes documents d'inspection et les exigences d'emballage doivent être convenus avant la production.
Avec plus de 23 ans d'expérience dans la fabrication et l'exportation d'acier inoxydable, VVINSCO / Winsco Metal fournit des tubes en acier inoxydable coordonné et des accessoires de garde-corps de Foshan, en Chine.Les acheteurs peuvent acheter le tube correspondant, coude, finition et accessoires connexes par un seul contact de projet.
Il est conçu pour le diamètre extérieur indiqué. Veuillez également fournir l'épaisseur de la paroi du tube et la méthode de raccordement afin que VVINSCO puisse vérifier l'ajustement requis avant la production.
Utilisez le 201 pour les travaux de décoration intérieure à sec, le 304 pour la plupart des projets architecturaux et le 316 pour les zones de piscine, côtières ou à chlorure élevé.La sélection finale des notes doit être conforme à l'environnement du projet et aux exigences locales..
Oui, les options de vernis miroir et de satin sont disponibles. Envoyez un échantillon de tube, un code de finition ou une photo de référence lorsque l'apparence est critique.
Oui, la revue de taille personnalisée est disponible. Envoyez la taille, l'épaisseur de la paroi, la longueur du dos/arc, la qualité, la finition, la quantité et le dessin si disponible.
Non. Les dimensions du produit et les options de matériaux permettent de choisir les composants, mais la conception, le chargement et l'installation complets de la garde-corps doivent être vérifiés par l'ingénieur ou l'installateur du projet.
Envoyez la taille requise, la qualité, la finition, la quantité et le port de destination.
