VVINSCO. Les composants de garde-corps soudés

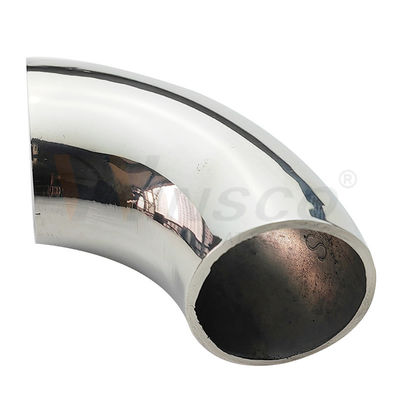

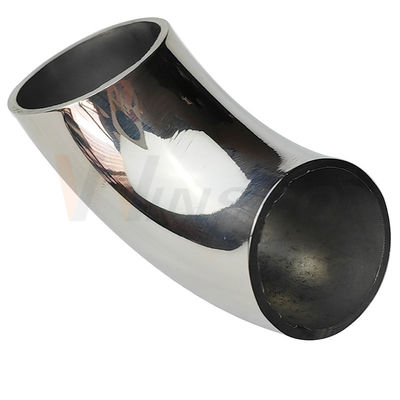

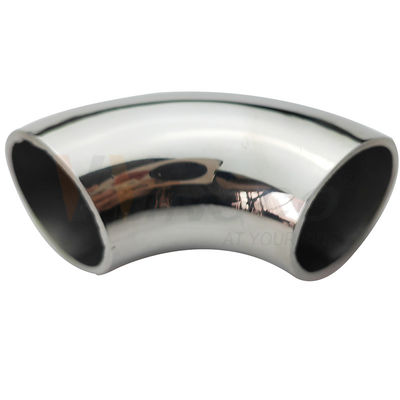

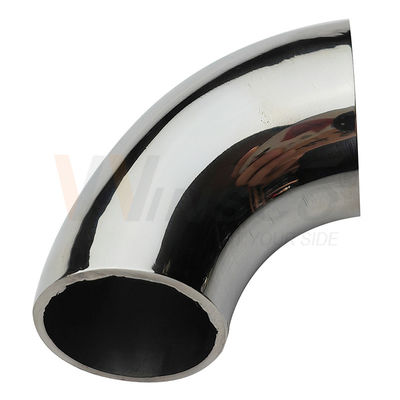

25.4 mm (1 pouce) en acier inoxydable 90 degrés brasserie coude - 66 mm longueur d'arc
Une soudure sur le coude de 90 degrés pour l'adaptation25.4 mm / 1 pouce OD tubes de garde-corps en acier inoxydableDisponible en SS201, SS304 et SS316 avec finition miroir polissée ou satinée/brossée pour les escaliers, les détails de balcon, les meubles, les cadres décoratifs et la fabrication sur mesure.
OD 25,4 mm / 1 pouceCoude de 90 degrésL' arc est de 66 mm / 2,60 pouces1.2 / 1.5 mm ParoiLe montant de l'indemnité est calculé à partir du montant de la dette.

Vue d'ensemble du produit
Ce coude assure un changement de direction en angle droit en douceur dans un ensemble de tubes en acier inoxydable de 25,4 mm.L'arc de 66 mm prend en charge les détails architecturaux compacts tout en permettant au joint soudé d'être mélangé et refait pour une continuité visuelle- Confirmer la surdose du tube, l'épaisseur de la paroi, la qualité et la surface avant la production.

Exigence de montage:Le diamètre extérieur cible est de 25,4 mm. Un tube nominal de 25 mm n'est pas automatiquement interchangeable; les dimensions réelles du tube et la tolérance des joints doivent être confirmées.
Spécifications techniques
| Produit |
L' acier inoxydable soudé à 90 degrés |
| Diamètre extérieur |
25.4 mm / 1 pouce |
| Longueur de l'arc |
66 mm / environ 2,60 pouces |
| Épaisseur de paroi |
1.2 mm (0,047 pouces) ou 1,5 mm (0,059 pouces) |
| Matériel |
AISI 201, AISI 304 ou AISI 316 en acier inoxydable |
| Finissez! |
Lustré par miroir (PSS) ou satiné/brossé (SSS) |
| Connexion |
Connexion de soudage à l'arrière / fabrication; l'installateur doit confirmer la procédure de soudage |
| Personnalisation |
Grade, finition, dimensions, étiquetage et emballage sous réserve de confirmation du dessin et de la quantité |
Pourquoi ce coude aide à réduire les risques d'installation

1 pouce de référence ODLes dimensions en mètres et en pouces aident les acheteurs à faire correspondre le coude aux spécifications du tube.
Arc de 66 mm définiLa dimension de courbure peut être confirmée avant la découpe et le soudage.
Fin de la coordinationLes surfaces miroir ou satinées peuvent être assorties à la main courante connectée.
Choix pratique des niveaux201, 304 et 316 prennent en charge des budgets et des conditions d'exposition différents.
Fabrication contrôléeL'épaisseur de paroi correspondante améliore l'alignement et la consistance de finition de soudure.
Contrôles préalables à l'expéditionLes dimensions, la qualité, la surface, la quantité et les étiquettes peuvent être vérifiées par rapport à la commande.
Série de référence de taille de coude de 90 degrés
Le tableau complet de la série fournit d'autres combinaisons OD, longueur d'arc et épaisseur de paroi.

Séquence de soudage et de finition recommandée
- Vérifiez l'épaisseur de la paroi, l'angle de 90 degrés et l'arc de 66 mm.
- Couper carrément, nettoyer et déboucher les deux extrémités du tube d'accouplement.
- Alignez et serrez les composants dans un tour de fabrication à 90 degrés.
- S'il y a un défaut de soudage, il est nécessaire d'établir une position de soudage symétrique.
- Mélangez le joint et restaurez le vernis miroir ou le grain de satin spécifié.
- Vérifiez l'angle, l'alignement, les dimensions et la qualité de la surface visible.
Note technique:Il s'agit d'un composant de garde-corps, pas d'un raccord de tuyau sous pression certifié.Les ancres et les charges doivent être vérifiées par l'ingénieur responsable et respecter les réglementations locales..
Quoi envoyer pour un devis
- OD requis: 25,4 mm / 1 pouce
- Épaisseur de paroi: 1,2 mm ou 1,5 mm
- Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
- Finition: miroir ou satin/brossé
- Quantité, emballage, destination et dessin ou échantillon
Questions fréquemment posées
Ce coude va-t-il tenir dans un tube de 25 mm?
Ce produit est spécifié à 25,4 mm / 1 pouce OD, de sorte que la taille réelle du tube de 25 mm et le joint prévu doivent être évalués séparément.
Quelle qualité doit être utilisée à l'extérieur?
SS304 est adapté à de nombreux environnements architecturaux généraux. SS316 est préféré pour les zones côtières, les piscines ou les expositions aux chlorures. SS201 est principalement utilisé à l'intérieur à sec.
Le coude et le tube correspondant peuvent-ils être fournis ensemble?
Oui, fournissez la qualité, l'épaisseur de la paroi, la finition, la longueur du tube et la quantité pour que les deux produits puissent être coordonnés.
Confirmer la compatibilité avant la production
Envoyez à VVINSCO votreOD du tube, épaisseur de paroi, qualité, surface, quantité et dessinWinsco Metal possède plus de 23 ans d'expérience dans la fabrication et l'exportation d'acier inoxydable.
