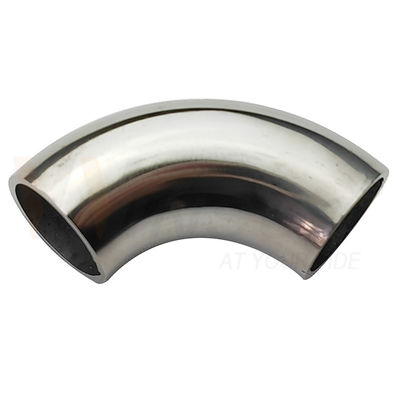

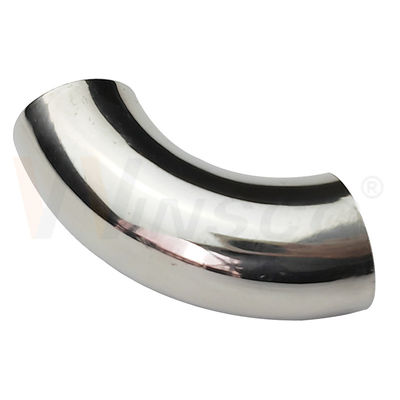

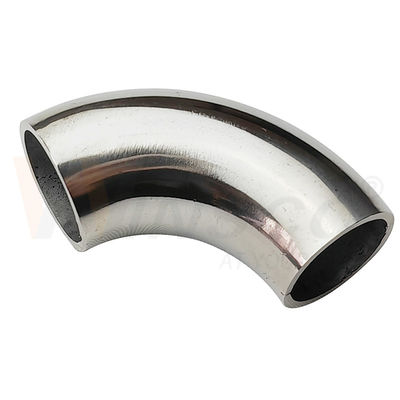

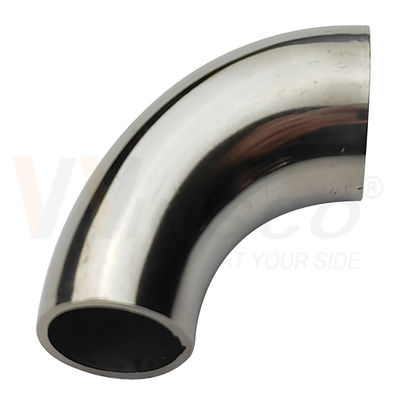

15.9mm (5/8 pouces) acier inoxydable 90 degrés soudé sur le manche-coude avec 55mm longueur d'arc en SS201/304/316 et miroir ou satin finition

100 morceaux ou négociables
MOQ
Unit price depends on material grade, thickness, surface finish, dimension and order quantity. We support multiple trade terms: EXW, FOB, CIF, CFR, DDP. Please send your required specs and quantity to us for exact quotation.
Prix
15.9mm (5/8 pouces) acier inoxydable 90 degrés soudé sur le manche-coude avec 55mm longueur d'arc en SS201/304/316 et miroir ou satin finition
traits Galerie Description de produit Notes et avis Demandez une citation
traits
Caractéristiques
Diamètre extérieur: 15,9 mm / 5/8 pouces
Longueur d'arc: 55 mm / 2,17 pouces
Épaisseur de paroi: 1.2mm ou 1.5mm
Matériel: Acier inoxydable AISI 201, AISI 304 ou AISI 316
Finition: Poli miroir ou satiné/brossé
Type de connexion: Connexion soudée bout à bout / fabrication
Mettre en évidence:

1.5 mm de main courante en acier inoxydable coude

,

main courante en satin miroir de qualité 304

,

15Coude en acier inoxydable OD de.9 mm

Informations de base
Lieu d'origine: FoShan, Chine.
Nom de marque: VVINSCO/WINSCO METAL
Certification: ISO,SGS,TUV,MTC,Third Party From Customers
Numéro de modèle: Emballage d'exportation en état de navigabilité spécialement conçu pour les accessoires d'es
Conditions de paiement et expédition
Détails d'emballage: Escalier/escalier/grille/grille/balustrade en acier inoxydable: Chaque pièce dans un sac en mousse,
Délai de livraison: Échantillon : 3-7 jours ; Production de masse : 15-45 jours
Conditions de paiement: LC, T/T
Capacité d'approvisionnement: 100000 pièces par mois
Description de produit
VVINSCO | Composants de garde-corps à souder

Coudé à 90 degrés en acier inoxydable de 15,9 mm (5/8 pouce) - Longueur d'arc de 55 mm

Un coudé compact à souder pour s'adapter à tube de garde-corps en acier inoxydable de 15,9 mm / 5/8 pouce. Disponible en SS201, SS304 et SS316 avec finition polie miroir ou satinée/brossée pour les garde-corps décoratifs de petit diamètre, les balustrades et les ouvrages métalliques fabriqués.

OD 15,9 mm / 5/8 pouceCoudé à 90 degrésArc 55 mm / 2,17 poucesParoi 1,2 / 1,5 mm201 / 304 / 316

15.9mm (5/8 pouces) acier inoxydable 90 degrés soudé sur le manche-coude avec 55mm longueur d'arc en SS201/304/316 et miroir ou satin finition

Présentation du produit

15.9mm (5/8 pouces) acier inoxydable 90 degrés soudé sur le manche-coude avec 55mm longueur d'arc en SS201/304/316 et miroir ou satin finition

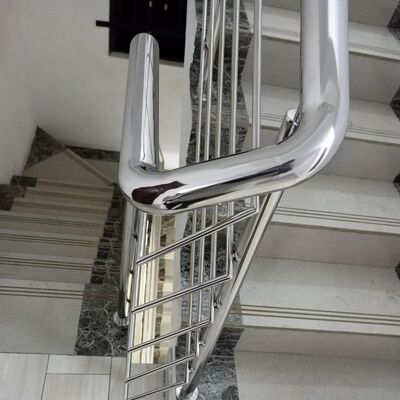

Ce coudé forme un virage lisse à 90 degrés entre des sections de tube en acier inoxydable assorties. Sa longueur d'arc de 55 mm offre une courbure compacte pour les garde-corps architecturaux légers et la fabrication personnalisée en acier inoxydable. Pour une jonction propre, l'OD du coudé, l'épaisseur de paroi et la finition doivent être confirmés par rapport au tube connecté avant la production.

Exigence de montage : 15,9 mm est le diamètre extérieur du coudé. Il doit être adapté au diamètre extérieur et à l'épaisseur de paroi réels du tube ; les tubes de 16 mm doivent être confirmés séparément plutôt que supposés interchangeables.

Spécifications techniques

Produit Coudé de garde-corps / main courante en acier inoxydable à souder à 90 degrés
Diamètre extérieur 15,9 mm / 5/8 pouce
Longueur d'arc 55 mm / environ 2,17 pouces
Épaisseur de paroi 1,2 mm (0,047 pouce) ou 1,5 mm (0,059 pouce)
Matériau Acier inoxydable AISI 201, AISI 304 ou AISI 316
Finition Poli miroir (PSS) ou satiné/brossé (SSS)
Connexion Bout à bout / connexion de fabrication ; l'installateur doit confirmer la procédure de soudage
Personnalisation La qualité, la finition, les dimensions, l'étiquetage et l'emballage sont soumis à la confirmation du dessin et de la quantité

Pourquoi ce coudé aide à réduire le risque d'installation

15.9mm (5/8 pouces) acier inoxydable 90 degrés soudé sur le manche-coude avec 55mm longueur d'arc en SS201/304/316 et miroir ou satin finition

15.9mm (5/8 pouces) acier inoxydable 90 degrés soudé sur le manche-coude avec 55mm longueur d'arc en SS201/304/316 et miroir ou satin finition

Identification exacte de l'ODLes références métriques et impériales aident les acheteurs à faire correspondre le coudé au tube prévu.
Longueur d'arc définieLa dimension d'arc de 55 mm prend en charge les vérifications de mise en page avant la fabrication.
Coordination des finitionsLes options miroir et satinée peuvent être alignées avec le tube de garde-corps connecté.
Sélection de la qualitéChoisissez 201 pour les intérieurs secs, 304 pour un usage architectural général ou 316 pour une exposition côtière et au bord de la piscine.
Soudage contrôléUne épaisseur de paroi assortie rend l'alignement, le soudage par points et le mélange de soudure plus prévisibles.
Vérification de la commandeLes dimensions, le matériau, la surface, la quantité et les étiquettes peuvent être vérifiés avant l'expédition.

Référence de la série de tailles de coudés à 90 degrés

Le tableau ci-dessous montre la série plus large de coudés VVINSCO. Confirmez les spécifications du produit mises en évidence - OD de 15,9 mm, arc de 55 mm et épaisseur de paroi sélectionnée - sur le devis et le dessin approuvé.

VVINSCO stainless steel 90 degree handrail elbow OD arc length and wall thickness chart

Séquence de soudage et de finition recommandée

  1. Vérifiez l'OD du tube de 15,9 mm, l'épaisseur de paroi, la qualité, l'angle à 90 degrés et l'exigence d'arc de 55 mm.
  2. Coupez d'équerre, nettoyez et ébavurez les extrémités des tubes à joindre.
  3. Utilisez un gabarit pour aligner le coudé et le tube dans la direction requise de 90 degrés.
  4. Soudez par points symétriquement, puis terminez la procédure de soudage TIG approuvée.
  5. Mélangez soigneusement la soudure et restaurez le grain miroir ou satiné spécifié.
  6. Inspectez l'angle, l'alignement de la jonction, les dimensions et la surface visible avant l'installation.
Note d'ingénierie : Ceci est un composant de garde-corps, pas un raccord de tuyauterie sous pression certifié. Les charges finales du garde-corps, la conception de la soudure, les ancrages et l'installation doivent suivre les spécifications de l'ingénieur du projet et les réglementations locales du bâtiment.

Ce qu'il faut envoyer pour un devis

  • OD requis : 15,9 mm / 5/8 pouce
  • Épaisseur de paroi : 1,2 mm ou 1,5 mm
  • Qualité : SS201, SS304 ou SS316
  • Finition : miroir ou satiné/brossé, y compris l'exigence de grain
  • Quantité, emballage, destination et tout dessin ou échantillon

Questions fréquemment posées

Ce coudé s'adaptera-t-il à un tube de 16 mm ?
Pas automatiquement. L'OD indiqué est de 15,9 mm. Confirmez la tolérance réelle du tube et la jonction de soudure prévue avant de commander.

Quelle qualité est recommandée près de la mer ou d'une piscine ?
Le SS316 est l'option préférée pour les environnements côtiers, au bord de la piscine et sujets aux chlorures. Le nettoyage et l'entretien sont toujours nécessaires.

VVINSCO peut-il fournir le tube correspondant ?
Oui. Envoyez la qualité, l'OD, l'épaisseur de paroi, la finition, la longueur et la quantité requises afin que le coudé et le tube puissent être évalués comme une commande coordonnée.

Confirmez la compatibilité avant la production

Envoyez à VVINSCO votre OD du tube, épaisseur de paroi, qualité, surface, quantité et dessin. Winsco Metal apporte plus de 23 ans d'expérience dans la fabrication et l'exportation d'acier inoxydable aux commandes de garde-corps standard et personnalisées.
