Coude de main courante en acier inoxydable de 76,2 mm (3 pouces) de diamètre extérieur, finition miroir satiné, épaisseur de paroi de 1,2 mm à 2,0 mm
VVINSCO • WINSCO METAL • SOLUTIONS DE RAMPE EN ACIER INOXYDABLE

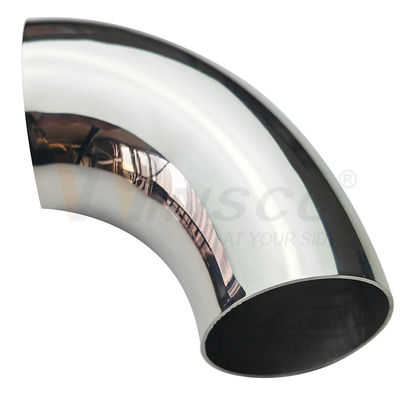

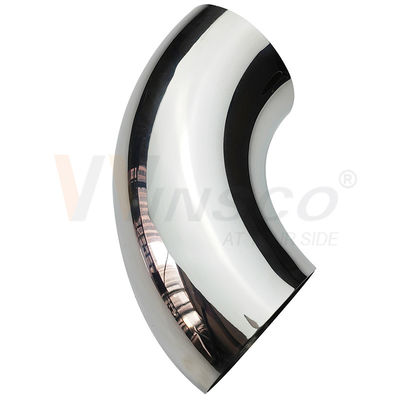

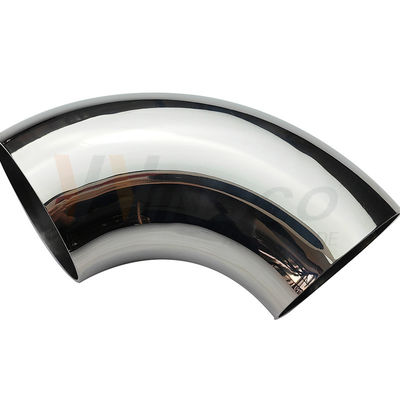

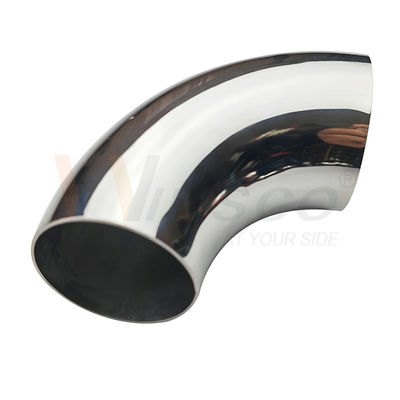

Coude de main courante en acier inoxydable de 76,2 mm (3 pouces) à 90 degrés
VVINSCO / Winsco Metal fabrique ce coude de rampe à souder à 90° pour76,2 mm (3") tube rond. Les nuances disponibles sontAISI 201 / 304 / 316, avecFinition polie miroir / satinée (PSS / SSS). Les options standard pour ce modèle sont165 mm ou 180 mm de longueur de dos/arc et1,2 mm, 1,5 mm ou 2,0 mm d'épaisseur de paroi.
Spécifications du produit
| Type de produit |
Coude de main courante / balustrade en acier inoxydable à souder à 90° |
| Diamètre extérieur du tube correspondant |
76,2 mm (3") |
| Longueur du dos / de l'arc |
165 mm ou 180 mm |
| Épaisseur de paroi |
1,2 mm, 1,5 mm ou 2,0 mm |
| Nuance du matériau |
AISI 201 / 304 / 316 |
| Finition de surface |
Finition polie miroir / satinée (PSS / SSS) |
| Traitement |
Formage de tubes, soudage, polissage de surface, poinçonnage / CNC si nécessaire |
| Applications typiques |
Mains courantes d'escalier, rampes de balcon, clôtures de piscine, ponts, porches et systèmes de tubes architecturaux |
| Personnalisation |
D'autres diamètres, longueurs d'arc, épaisseurs de paroi et finitions sont disponibles sous réserve d'examen de la production |
Gamme de tailles de coudes disponibles
Utilisez ce tableau pour faire correspondre le diamètre extérieur du coude, la longueur du dos/arc et l'épaisseur de paroi à votre tube. Les dimensions sont des références de production ; confirmez l'ajustement final, la tolérance et la méthode de connexion avant de commander.
| B : Diamètre extérieur / Diamètre |
A : Longueur du dos / de l'arc |
C : Épaisseur de paroi |
| 12,7 mm (1/2") |
55 mm |
1,2 mm, 1,5 mm |
| 16 mm (0,630") |
55 mm |
1,2 mm, 1,5 mm |
| 19 mm (3/4") |
55 mm |
1,2 mm, 1,5 mm |
| 22 mm (0,866") |
57 mm |
1,2 mm, 1,5 mm |
| 25,4 mm (1") |
66 mm |
1,2 mm, 1,5 mm |
| 31,8/32 mm (1 1/4") |
85 mm, 120 mm |
1,2 mm, 1,5 mm |
| 35 mm (1,378") |
90 mm |
1,0 mm |
| 36 mm (1,417") |
98 mm |
1,0 mm, 1,2 mm |
| 38/38,1 mm (1 1/2") |
98 mm, 120 mm |
1,2 mm, 1,5 mm |
| 50 mm (1,969") |
125 mm |
1,2 mm |
| 50,8/51 mm (2") |
115 mm, 125 mm, 145 mm, 160 mm |
1,2 mm, 1,5 mm, 2,0 mm |
| 60 mm (2,362") |
135 mm, 150 mm, 160 mm, 180 mm |
1,2 mm, 1,5 mm, 2,0 mm |
| 63,5 mm (2 1/2") |
135 mm, 150 mm, 160 mm, 180 mm |
1,2 mm, 1,5 mm, 2,0 mm |
| 76,2 mm (3") -- Ce modèle |
165 mm, 180 mm |
1,2 mm, 1,5 mm, 2,0 mm |
| 80 mm (3,150") |
170 mm |
1,2 mm |
| 89 mm (3 1/2") |
210 mm, 225 mm |
1,2 mm, 1,5 mm |
| 102 mm (4,016") |
230 mm, 250 mm |
1,2 mm, 1,5 mm |
| 108 mm (4,252") |
250 mm |
1,2 mm, 1,5 mm |
| 114 mm (4,488") |
275 mm |
1,2 mm, 1,5 mm |
| 127 mm (5") |
295 mm |
1,5 mm, 2,0 mm |
| 133 mm (5,236") |
310 mm |
1,5 mm, 2,0 mm |
| 141 mm (5,551") |
325 mm |
1,5 mm, 2,0 mm |
| 159 mm (6,260") |
370 mm |
1,5 mm, 2,0 mm |
| 168 mm (6,614") |
400 mm |
2,0 mm, 2,5 mm |
| 219 mm (8,622") |
525 mm |
2,0 mm, 2,5 mm |
| 273 mm (10,748") |
650 mm |
2,0 mm, 2,5 mm |
Choisir la bonne nuance d'acier inoxydable
| Nuance |
Utilisation recommandée |
| AISI 201 |
Projets décoratifs intérieurs sensibles au coût dans des environnements secs. |
| AISI 304 |
Applications générales de rampes architecturales intérieures et extérieures. |
| AISI 316 |
Préféré pour les environnements côtiers, au bord de la piscine, humides ou à forte teneur en chlorure. |
Pourquoi ce coude aide à réduire le risque d'installation
- Les options de diamètre extérieur spécifiques au modèle aident les acheteurs à faire correspondre le coude au tube de rampe correct.
- Plusieurs longueurs d'arc prennent en charge différentes exigences de rayon de courbure et d'apparence.
- Les finitions miroir et satinée peuvent être coordonnées avec le tube de main courante connecté.
- Les nuances 201, 304 et 316 offrent des choix pratiques pour les projets intérieurs, extérieurs et côtiers.
- Les vérifications dimensionnelles, de surface et d'étiquetage avant expédition soutiennent la traçabilité des commandes.
Liste de contrôle de l'acheteur avant devis
- Confirmer le diamètre extérieur du tube et l'épaisseur de paroi requise du coude.
- Sélectionner la longueur du dos/arc dans le tableau des tailles.
- Choisir la nuance : 201, 304 ou 316.
- Choisir la finition miroir ou satinée et confirmer la direction du polissage.
- Indiquer la méthode de soudage/installation, la quantité commandée et le port de destination.
Contrôle qualité et emballage
Avant l'expédition, VVINSCO peut vérifier la nuance du matériau, le diamètre extérieur, l'épaisseur de paroi, la dimension de l'arc, la finition de surface, la quantité et les étiquettes par rapport à la commande confirmée. Les pièces finies sont protégées pour réduire les dommages de surface pendant la manipulation et le transport. Les documents d'inspection et les exigences d'emballage doivent être convenus avant la production.
Pourquoi les acheteurs travaillent avec VVINSCO
Avec plus de 23 ans d'expérience dans la fabrication et l'exportation d'acier inoxydable, VVINSCO / Winsco Metal fournit des tubes en acier inoxydable coordonnés et des accessoires de rampe depuis Foshan, en Chine. Les acheteurs peuvent s'approvisionner en tubes, coudes, finitions et raccords associés correspondants via un seul contact projet.
Foire aux questions
Ce coude conviendra-t-il à mon tube de 76,2 mm (3") ?
Il est conçu pour le diamètre extérieur indiqué. Veuillez également fournir l'épaisseur de paroi du tube et la méthode de connexion afin que VVINSCO puisse vérifier l'ajustement requis avant la production.
Quelle nuance dois-je sélectionner ?
Utilisez le 201 pour les travaux décoratifs intérieurs secs, le 304 pour la plupart des projets architecturaux, et le 316 pour les emplacements au bord de la piscine, côtiers ou à forte teneur en chlorure. La sélection finale de la nuance doit suivre l'environnement du projet et les exigences locales.
La finition peut-elle correspondre à mon tube de main courante ?
Oui. Les options de polissage miroir et satiné sont disponibles. Envoyez un échantillon de tube, un code de finition ou une photo de référence lorsque la correspondance d'apparence est critique.
Pouvez-vous fabriquer un autre diamètre ou une autre longueur d'arc ?
Oui, un examen de taille personnalisée est disponible. Envoyez le diamètre extérieur, l'épaisseur de paroi, la longueur du dos/arc, la nuance, la finition, la quantité et le dessin si disponible.
S'agit-il d'une certification structurelle ?
Non. Les dimensions du produit et les options de matériaux prennent en charge la sélection des composants, mais la conception complète de la rampe, le chargement et l'installation doivent être vérifiés par l'ingénieur du projet ou l'installateur.
Demander un devis de projet
Envoyez la taille, la nuance, la finition, la quantité et le port de destination requis. VVINSCO vérifiera la compatibilité et renverra un devis basé sur le projet.
