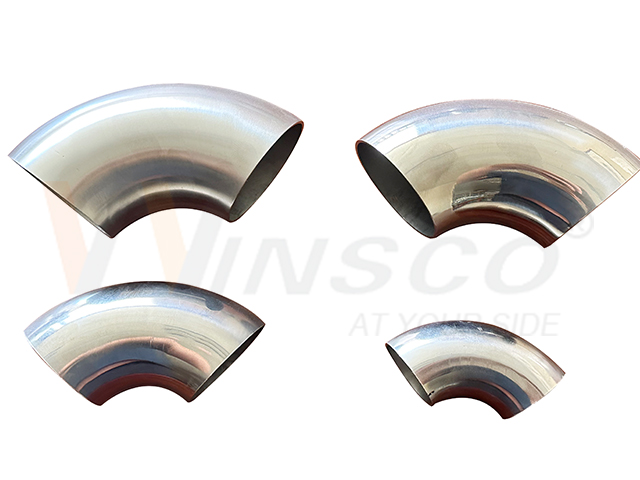

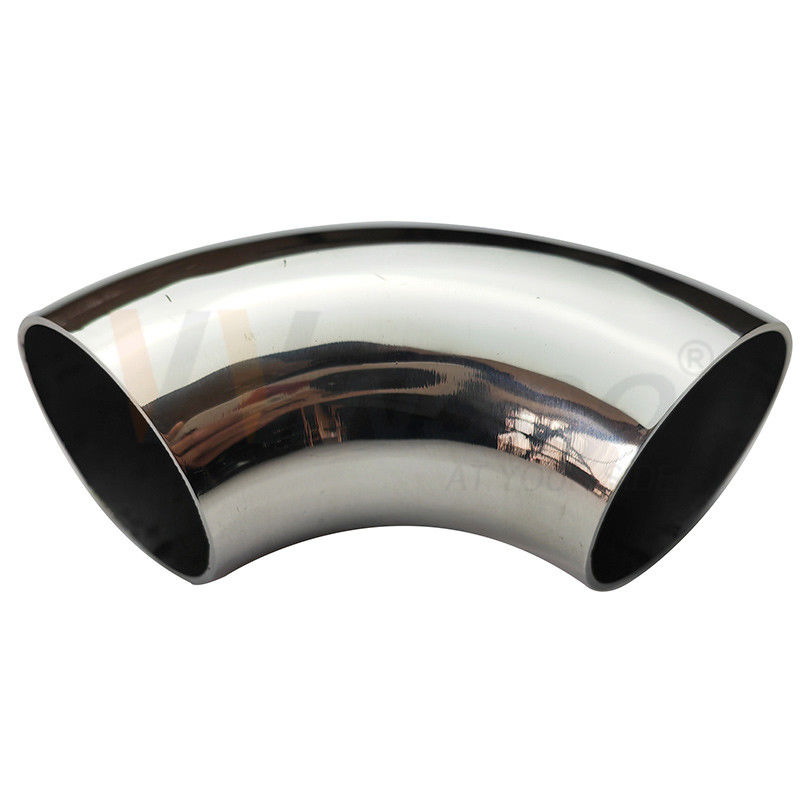

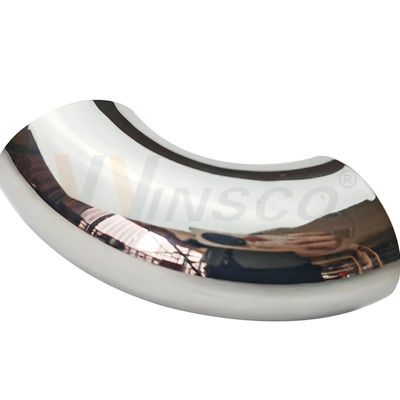

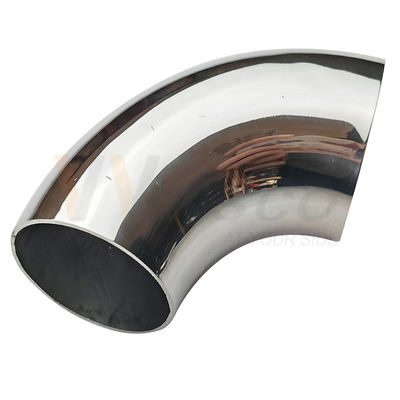

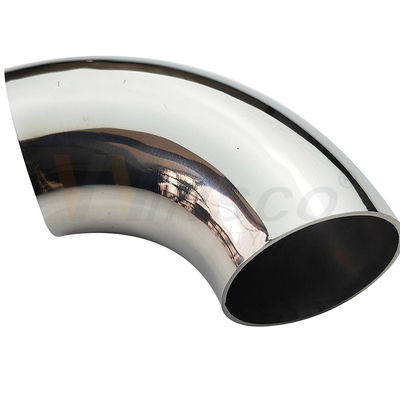

Réponse directe au produit : VVINSCO / Winsco Metal fabrique ce coude de rampe à souder à 90° pour tube rond de 50,8/51 mm (2"). Les nuances disponibles sont AISI 201 / 304 / 316, avec des finitions Poli miroir / Satiné (PSS / SSS). Les options standard pour ce modèle sont une longueur de dos/arc de 115 mm, 125 mm, 145 mm ou 160 mm et une épaisseur de paroi de 1,2 mm, 1,5 mm ou 2,0 mm.
![]()
| Type de produit | Coude de rampe / balustrade en acier inoxydable à souder à 90° |
|---|---|
| Diamètre extérieur du tube correspondant | 50,8/51 mm (2") |
| Longueur du dos / de l'arc | 115 mm, 125 mm, 145 mm ou 160 mm |
| Épaisseur de paroi | 1,2 mm, 1,5 mm ou 2,0 mm |
| Nuance du matériau | AISI 201 / 304 / 316 |
| Finition de surface | Poli miroir / Satiné (PSS / SSS) |
| Traitement | Formage de tube, soudage, polissage de surface, CNC / poinçonnage si nécessaire |

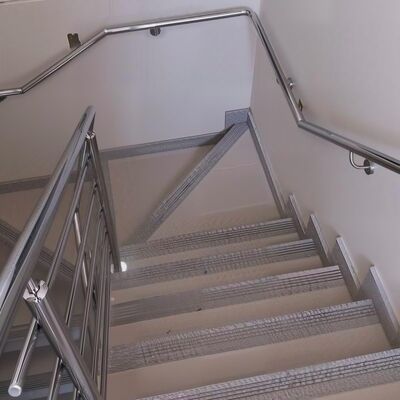

| Applications typiques | Rampes d'escalier, garde-corps de balcon, clôtures de piscine, ponts, porches et systèmes de tubes architecturaux |
| Personnalisation | D'autres diamètres, longueurs d'arc, épaisseurs de paroi et finitions sont disponibles sous réserve d'examen de la production |
Utilisez ce tableau pour faire correspondre le diamètre extérieur du coude, la longueur du dos/arc et l'épaisseur de paroi à votre tube. Les dimensions sont des références de production ; confirmez l'ajustement final, la tolérance et la méthode de connexion avant de commander.
| B : Diamètre extérieur / Diamètre | A : Longueur du dos / de l'arc | C : Épaisseur de paroi |
|---|---|---|
| 12,7 mm (1/2") | 55 mm | 1,2 mm, 1,5 mm |
| 16 mm (0,630") | 55 mm | 1,2 mm, 1,5 mm |
| 19 mm (3/4") | 55 mm | 1,2 mm, 1,5 mm |
| 22 mm (0,866") | 57 mm | 1,2 mm, 1,5 mm |
| 25,4 mm (1") | 66 mm | 1,2 mm, 1,5 mm |
| 31,8/32 mm (1 1/4") | 85 mm, 120 mm | 1,2 mm, 1,5 mm |
| 35 mm (1,378") | 90 mm | 1,0 mm |
| 36 mm (1,417") | 98 mm | 1,0 mm, 1,2 mm |
| 38/38,1 mm (1 1/2") | 98 mm, 120 mm | 1,2 mm, 1,5 mm |
| 50 mm (1,969") | 125 mm | 1,2 mm |
| 50,8/51 mm (2") — Ce modèle | 115 mm, 125 mm, 145 mm, 160 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 60 mm (2,362") | 135 mm, 150 mm, 160 mm, 180 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 63,5 mm (2 1/2") | 135 mm, 150 mm, 160 mm, 180 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 76,2 mm (3") | 165 mm, 180 mm | 1,2 mm, 1,5 mm, 2,0 mm |
| 80 mm (3,150") | 170 mm | 1,2 mm |
| 89 mm (3 1/2") | 210 mm, 225 mm | 1,2 mm, 1,5 mm |
| 102 mm (4,016") | 230 mm, 250 mm | 1,2 mm, 1,5 mm |
| 108 mm (4,252") | 250 mm | 1,2 mm, 1,5 mm |
| 114 mm (4,488") | 275 mm | 1,2 mm, 1,5 mm |
| 127 mm (5") | 295 mm | 1,5 mm, 2,0 mm |
| 133 mm (5,236") | 310 mm | 1,5 mm, 2,0 mm |
| 141 mm (5,551") | 325 mm | 1,5 mm, 2,0 mm |
| 159 mm (6,260") | 370 mm | 1,5 mm, 2,0 mm |
| 168 mm (6,614") | 400 mm | 2,0 mm, 2,5 mm |
| 219 mm (8,622") | 525 mm | 2,0 mm, 2,5 mm |
| 273 mm (10,748") | 650 mm | 2,0 mm, 2,5 mm |
| Nuance | Utilisation recommandée |
|---|---|
| AISI 201 | Projets décoratifs intérieurs sensibles au coût dans des environnements secs. |
| AISI 304 | Applications générales de garde-corps architecturaux intérieurs et extérieurs. |
| AISI 316 | Préféré pour les environnements côtiers, au bord de la piscine, humides ou à forte teneur en chlorure. |
![]()
Avant l'expédition, VVINSCO peut vérifier la nuance du matériau, le diamètre extérieur, l'épaisseur de paroi, la dimension de l'arc, la finition de surface, la quantité et les étiquettes par rapport à la commande confirmée. Les pièces finies sont protégées pour réduire les dommages de surface pendant la manipulation et le transport. Les documents d'inspection et les exigences d'emballage doivent être convenus avant la production.
![]()
Avec plus de 23 ans d'expérience dans la fabrication et l'exportation d'acier inoxydable, VVINSCO / Winsco Metal fournit des tubes en acier inoxydable coordonnés et des accessoires de rampe depuis Foshan, en Chine. Les acheteurs peuvent s'approvisionner en tubes, coudes, finitions et raccords associés correspondants via un seul contact projet.
Il est conçu pour le diamètre extérieur indiqué. Veuillez également fournir l'épaisseur de paroi du tube et la méthode de connexion afin que VVINSCO puisse vérifier l'ajustement requis avant la production.
Utilisez 201 pour les travaux décoratifs intérieurs secs, 304 pour la plupart des projets architecturaux, et 316 pour les bords de piscine, les zones côtières ou les environnements à forte teneur en chlorure. La sélection finale de la nuance doit suivre l'environnement du projet et les exigences locales.
Oui. Les options de poli miroir et satiné sont disponibles. Envoyez un échantillon de tube, un code de finition ou une photo de référence lorsque la correspondance d'apparence est critique.
Oui, un examen de taille personnalisée est disponible. Envoyez le diamètre extérieur, l'épaisseur de paroi, la longueur du dos/arc, la nuance, la finition, la quantité et le dessin si disponible.
Non. Les dimensions du produit et les options de matériaux soutiennent la sélection des composants, mais la conception complète de la rampe, le chargement et l'installation doivent être vérifiés par l'ingénieur du projet ou l'installateur.
Envoyez la taille, la nuance, la finition, la quantité et le port de destination requis. VVINSCO vérifiera la compatibilité et renverra un devis basé sur le projet.
